1. 设备用途及功能：

1.1设备用途:

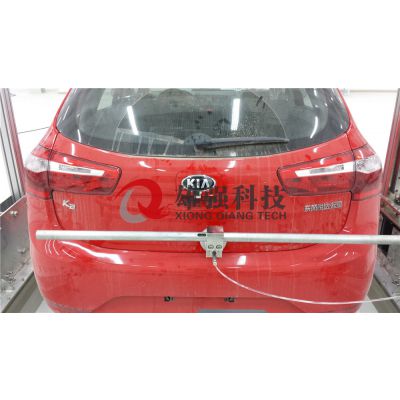

合肥雄强汽车四门两盖试验台用于一汽轿车、SUV及MPV等车型的车侧门、发动机舱盖、后备箱盖以及商务车侧滑门的门铰链、限位器、门锁、车门密封条总成的综合性能及耐久试验。通过试验，检查汽车侧门和前、后舱盖的机构及紧固件的功能质量等。

1.1设备功能：

该试验台可实现发动机舱罩的二步解锁、打开、关闭；后背箱盖的解锁（机械及电子）、打开、关闭；前后侧门的外开手柄解锁、开启、关闭，前后侧门内开解锁、开门、关门,测量侧门的开启力、关闭力以及通过旋转编码器的数据采集作出：侧门开启力、关闭力与门转角的性能曲线。设备还具有侧门下沉量超设定值限制，自动报警并停机的功能。可根据试验要求，设定不同的试验频率、试验次数、开、关速度（开门力及关门力）。

2. 设计依据标准：

试验按照一汽轿车股份有限公司有关四门两盖开闭耐试验的试验要求进行。

Q/CAF01 0300 P-M6-58C-2-2006  《轿车侧面车门开闭耐久试验标准》

Q/CAF01 0300 T-38-2008        《车门开闭大载荷试验》

Q/CAF01 0300 T-24-2007        《轿车发动罩性能台架试验标准》

Q/CAF01 0300 T-51-2009        《发动机罩闭合冲击试验》

                              《行李箱开闭耐久试验标准》

                                   《行李箱盖大载荷关闭试验标准》

                                   《侧滑门开闭耐久试验标准》

3.工作条件

3.1  电源：交流／220-10%～+15%VAC 频率： 50±2%HZ，接地线。

3.2  压缩空气：到使用点工作压力：0.58-0.65MPa,

含油量：无油无水,固体含量：0.01um,露点：-40℃

3.3  环境温度：机械及气动系统为-40℃～85℃，控制系统为-10℃～45℃。

3.4  相对湿度：机械及气动系统为0-95％，控制系统为20-85%。

3.5  工业地面，无固定条件，设备能够自行固定并可以移动。

3.6  试验台架占地面积：6m×10 m。
