汽车安全带插拔力性能试验台

技术方案

一、功能简述

本试验台主要用于安全带插拔力性能、耐久试验和开启力试验。 试验台分二个工位试验，一个工位做耐久试验，二工位做力试验也可以做耐久试验。台架整体采用铝合金型材支架，充分考虑试验的防锈需求。由计算机全程控制，自动采集测试参数、试验动作步骤及参数可以依据不同需要任意编辑。

二、依据标准

QC/T 987-2014《汽车安全带卷收器性能要求和试验方法》?

GB14166-2013《本试验台技术指标符合以上标准中的相关试验条款中的检测要求》

本试验台技术指标符合以上标准中的相关试验条款中的检测要求。

 品技术说明

   1、检测项目

◇ 耐久寿命试验

◇ 插入力，开启力试验

2、试验台的组成结构

2.1试验台组成

  试验台台架、试验夹具及雄强软件组成。

2.2试验台布局

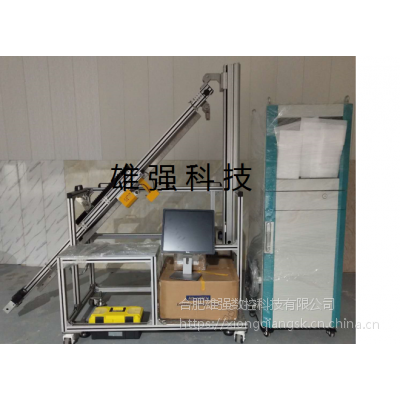

试验台架采用铝型材的框架结构，台面板为钢板，表面磨光电镀处理；台架底部四角安装有专用的角轮组件，可实现自由移动和落脚支撑。样件为安装在铝型材框架内模板上，不同的样件只需要更换相应的模即可。

  ◇ 产品说明：该试验台采用日本伺服电机进行插入与拔出。位移可以任意由计算机自动控制。耐久试验循环次数、总次数可设定。均可以由计算机自动控制。锁扣锁体固定方便，维护简单，易学易操作。

  ◇ 耐久寿命试验：

◇ 插入力，开启力试验

软轴玻璃升降器在线检测台试验参数：

1、直流电源：0～30V可调，0～30A可调。
2、玻璃升降电机电流检测:0～20A。
3、可在温度为-40℃~80℃的环境下试验。
4、运行速度：精度±0.05%FS。
5、湿度范围：10~95%（相对湿度）。
6、供气气源：0.6MPa,流量10L/S。
7、防夹力检测：0～500N，精度±0.5%FS ;  分辨率0.1N。
